Canny算法与Canny()函数：基于多步骤优化的边缘检测技术

  在图像处理和计算机视觉领域，边缘检测是提取图像特征的关键步骤之一。Canny算法是一种广泛使用的边缘检测方法，以其高精度和鲁棒性而闻名。它通过多步骤优化，能够有效检测出图像中的边缘，同时抑制噪声的影响。Canny算法的提出者John F. Canny在1986年定义了最优边缘检测的三个标准，这些标准为Canny算法的设计提供了理论基础。本文将详细介绍Canny算法及其在Python中通过OpenCV库实现的cv2.Canny()函数。

老样子，还是以这张图片进行实验（实在貌美无法抵挡）

新加坡-天际线
新加坡-天际线

一、Canny算法简介

（一）算法背景

Canny算法由John F. Canny在1986年提出，是一种经典的边缘检测算法。它旨在通过优化边缘检测的精度和抗噪性能，解决传统边缘检测方法（如Sobel和Laplacian）在噪声环境下的不足。Canny算法通过多步骤处理，能够检测出清晰且连续的边缘，同时抑制噪声带来的误检。

（二）最优边缘检测的三个标准

Canny算法的设计基于以下三个标准，这些标准确保了边缘检测的高精度和鲁棒性：

  1. 低错误率（Low Error Rate）

    • 定义：算法应尽可能多地检测到图像中的实际边缘，同时尽量减少因噪声而产生的误检。
    • 解释：这意味着边缘检测器需要在噪声环境下保持较高的检测精度，避免将噪声误判为边缘，同时确保真实边缘不被漏检。

  2. 高定位性（Good Localization）

    • 定义：检测到的边缘点应尽可能接近图像中真实边缘的实际位置。
    • 解释：边缘检测器需要能够精确地定位边缘，使得检测到的边缘像素与实际边缘之间的距离最小化。

  3. 最小响应（Minimal Response）

    • 定义：图像中的每个边缘应只被标记一次，避免对同一边缘进行多次响应。
    • 解释：这意味着边缘检测器需要避免对同一边缘产生多个响应，同时尽量减少因噪声或边缘模糊而产生的虚假边缘。

（三）算法原理

Canny算法的核心思想是通过以下步骤实现边缘检测：

  1. 噪声抑制：

    • 在进行边缘检测之前，通常需要对图像进行平滑处理，以减少噪声对边缘检测的影响。Canny算法通常使用高斯滤波器对图像进行平滑处理。
    • 高斯滤波器通过卷积操作对图像进行平滑，其卷积核是一个高斯函数，能够有效抑制高频噪声。

  2. 梯度计算：

    • 使用Sobel算子或Prewitt算子计算图像在水平方向和垂直方向上的梯度幅值和方向。
    • 梯度幅值表示图像在每个像素点的变化率，梯度方向表示变化的方向。

  3. 非极大值抑制：

    • 为了确保边缘的连续性和清晰性，Canny算法通过非极大值抑制来去除冗余的边缘点。
    • 对于每个像素点，如果其梯度幅值不是其邻域内的局部极大值，则将其梯度幅值置为零。这一步骤能够确保边缘的宽度为一个像素。

  4. 双阈值检测：

    • Canny算法使用两个阈值（高阈值和低阈值）来确定边缘。
    • 高阈值用于检测强边缘，低阈值用于检测弱边缘。如果一个像素点的梯度幅值高于高阈值，则被确定为强边缘；如果低于低阈值，则被确定为非边缘；如果介于两者之间，则需要通过边缘连接性来判断是否为边缘。

  5. 边缘连接：

    • 对于介于高阈值和低阈值之间的像素点，如果它们与强边缘像素点相连，则被确定为边缘；否则被抑制。
    • 这一步骤能够有效连接断裂的边缘，同时抑制噪声带来的误检。

（四）算法优势

Canny算法的主要优势在于其高精度和鲁棒性。通过多步骤优化，Canny算法能够检测出清晰且连续的边缘，同时抑制噪声的影响。此外，Canny算法的边缘检测结果通常比其他方法更稳定，适用于各种复杂场景。

二、Canny()函数

在Python中，OpenCV库提供了cv2.Canny()函数，用于实现Canny算法。以下是该函数的详细说明和使用示例。

（一）函数原型

以下是OpenCV中cv2.Canny()函数的基本原型：

cv2.Canny(image, threshold1, threshold2, edges=None, apertureSize=None, L2gradient=None)
  • image：输入图像，必须是单通道的灰度图像。
  • threshold1：低阈值，用于双阈值检测。
  • threshold2：高阈值，用于双阈值检测。
  • edges：可选参数，输出的边缘图像。
  • apertureSize：可选参数，Sobel算子的孔径大小，通常为3、5或7。
  • L2gradient：可选参数，布尔值，表示是否使用更精确的L2范数计算梯度幅值。默认为False。

（二）使用示例

以下是一个使用OpenCV的cv2.Canny()函数进行边缘检测的简单示例：

# Canny()

import cv2 as cv

src = cv.imread("src.jpg")

# 对图像进行高斯模糊处理，以减少噪声对边缘检测的影响
# cv.GaussianBlur() 函数用于对图像进行高斯模糊
# 参数 (3, 3) 表示高斯核的大小，0 表示根据核的大小自动计算标准差
src = cv.GaussianBlur(src, (3, 3), 0)

# 将图像从 BGR 格式转换为灰度格式
# cv.cvtColor() 函数用于图像颜色空间的转换
# cv.COLOR_BGR2GRAY 表示从 BGR 转换为灰度
gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)

# 使用 Canny 算法进行边缘检测
# cv.Canny() 函数用于实现 Canny 边缘检测算法
# 参数 gray 表示输入的灰度图像
# 参数 70 和 160 分别表示低阈值和高阈值，用于双阈值检测
Canny_grad = cv.Canny(gray, 70, 160)

cv.imshow("Canny_grad.jpg", Canny_grad)
cv.imwrite("Canny_grad.jpg", Canny_grad)
cv.waitKey(0)
cv.destroyAllWindows()

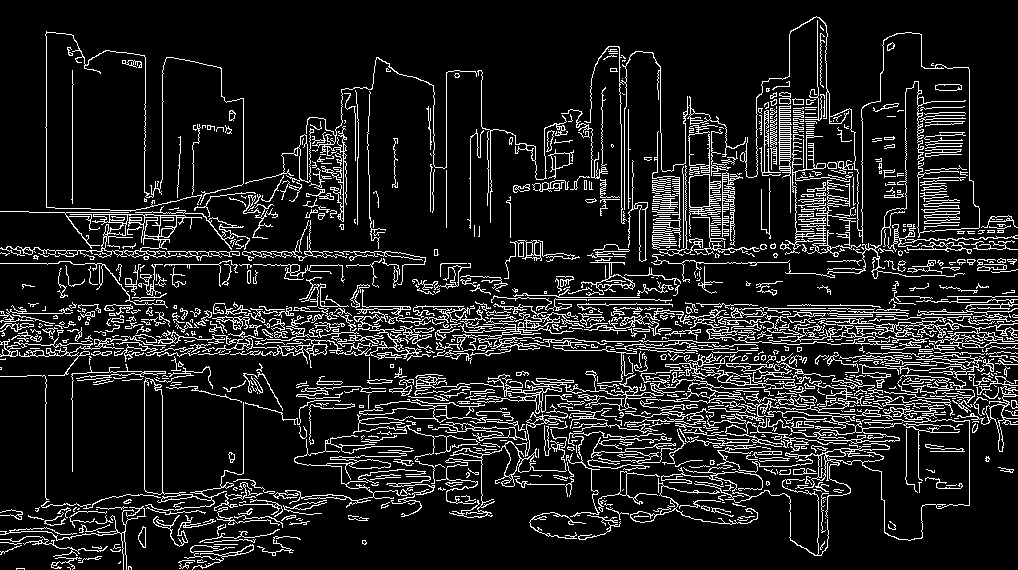

Canny 边缘检测
Canny 边缘检测

（三）函数优势

使用cv2.Canny()函数的优势在于其简单易用且功能强大。它能够快速实现高精度的边缘检测，同时通过调整参数（如阈值、孔径大小等），可以灵活地适应不同的图像处理需求。

三、Canny算法的应用场景

Canny算法在计算机视觉和图像处理领域有广泛的应用，以下是一些常见的应用场景：

（一）图像分割

在图像分割任务中，边缘检测是关键步骤之一。Canny算法能够检测出清晰且连续的边缘，从而帮助定位图像中的物体边界，为后续的分割操作提供重要依据。

（二）特征提取

边缘信息是图像的重要特征之一。通过Canny算法提取的边缘特征可以用于物体识别、目标跟踪等任务。例如，在人脸识别系统中，Canny算法可以用于提取面部轮廓，进而实现更准确的识别。

（三）图像增强

在某些情况下，我们可以通过增强图像的边缘信息来提高图像的视觉效果。Canny算法可以用于检测图像的边缘，并将其与原始图像进行融合，从而增强图像的对比度和清晰度。

四、Canny算法与其他算法的对比

虽然Canny算法、Sobel算法、Scharr算法和Laplacian算法都是常用的边缘检测方法，但它们在原理和应用上有显著差异。以下是Canny算法与其他算法的对比：

（一）原理

  • Sobel/Scharr/Laplacian算法：基于一阶或二阶导数，通过计算图像的梯度或拉普拉斯值来检测边缘。
  • Canny算法：通过多步骤优化（噪声抑制、梯度计算、非极大值抑制、双阈值检测和边缘连接）实现边缘检测。

（二）边缘检测精度

  • Sobel/Scharr/Laplacian算法：精度较高，但容易受到噪声的影响，可能导致边缘断裂或误检。
  • Canny算法：通过多步骤优化，能够检测出清晰且连续的边缘，同时抑制噪声的影响。

（三）计算复杂度

  • Sobel/Scharr/Laplacian算法：计算复杂度较低，适合实时处理。
  • Canny算法：计算复杂度较高，但仍然适合大多数应用场景。

（四）抗噪性能

  • Sobel/Scharr/Laplacian算法：对噪声较为敏感，容易误检边缘。
  • Canny算法：通过高斯滤波器进行噪声抑制，抗噪性能更强。
